General Purpose Model


  汎用システム

  感光ドラムの電気特性を測定するシステムです。
  目的に合わせて、いくつかのモデルを用意しています。








CYNTHIA91
全自動測定システム!
ステージ設定精度±
20μm以下を実現しました。
測定子は、円形制御盤に搭載されており、手動により
1度単位で設定が可能です。


仕様
ドラム寸法:径φ20〜120mm
        長さ 230〜410mm(500mmまで可)
測定子自動ステージ
  設定分解能:10μmm
  設定精度:±20μmm
回転速度:200RPM
光源:ハロゲン短波長光源 POLAS_23
     ハロゲン分光光源   POLAS_39
     キセノン分光光源    POLAS_41

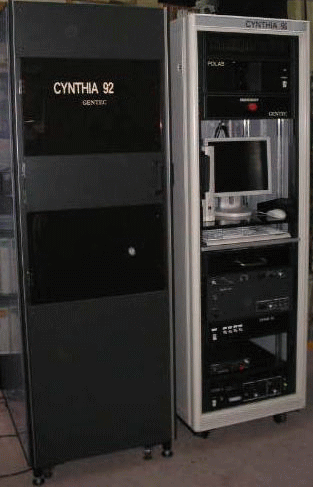

CYNTHIA92
CYNTHIA91の進化版
測定子設定方式がPOSに変わりました。
従来品と比較して、機構も操作も大変シンプルに!
チャックの交換により、容易に測定ドラム寸法変更する
ことができます。


仕様
ドラム寸法:径φ20〜120mm
        長さ 230〜410mm(500mmまで可)
測定子POS設定機能:エアープッシュステージ
回転速度:200RPM
光源:ハロゲン短波長光源 POLAS_23
     ハロゲン分光光源   POLAS_39
     キセノン分光光源    POLAS_41









CYNTHIA94
スキャナとコントローラを一体化構造にする事で設置スペースがスマートに!
据付の簡略化を図りました。
測定に必要な最小限の構成が、あらかじめ設定されています。


仕様
一体型モデル
ドラム寸法:径φ20〜60mm
        長さ 230〜410mm
測定子エアープッシュステージ
測定子設定角度:15度毎に固定穴配置
回転速度:180RPM
光源:ハロゲン単波長光源 POLAS_94

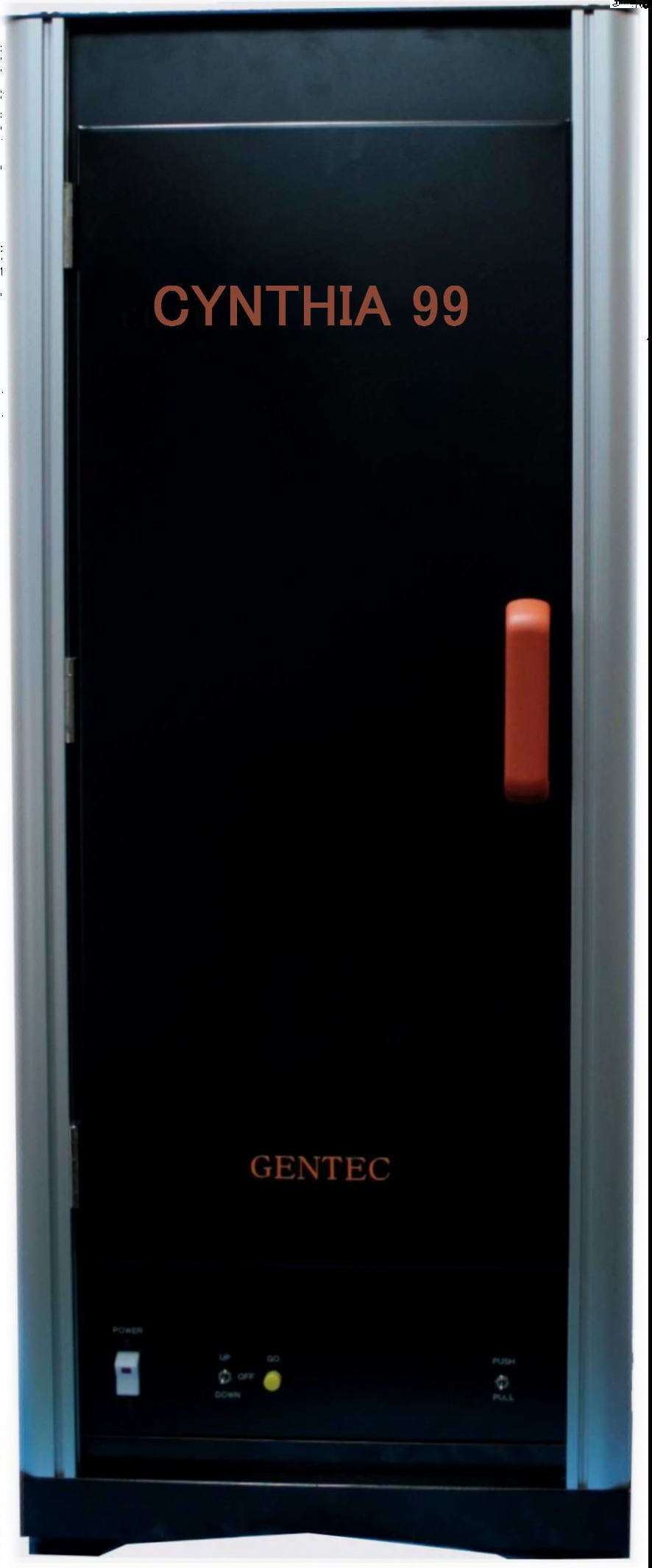

CYNTHIA99
機能を簡素化し、更なるハイコストパフォーマンスを可能に!
小型に設計されているので、設置場所をとりません。<W400 D500 H1200>


仕様
廉価モデル
ドラム寸法:径φ20〜60mm
         長さ 230〜380mm
高電圧電源
  ワイヤー電圧:+/−6,500V FIX
  グリッド電圧:0〜±1,000V AMP
POS式設定ステージ
測定子設定角度:
  90度毎に固定穴配置(30度毎に変更可)
回転速度:120RPM
LED 露光器 RODEX使用
  波長:780もしくは625nm
  露光斑:3%以下
